卷扬启闭机启闭机闸门
物品单位 价格 品牌
4600 崇鹏
  • 货号:8556
  • 发布日期: 2021-07-14
  • 更新日期: 2021-08-02
产品详细说明
外型尺寸 1.2m
品牌 崇鹏
货号 8556
用途 启闭闸门
型号 可定制
输送物品 闸门
制造商 河北
输送能力 启闭
是否进口
适用领域 水利工程

卷扬启闭机启闭机闸门


卷扬式启闭机的机架(概念、制作)

卷扬式启闭机机架主要用于安装启闭机各组成部件,并将荷载传递给基础,保证启闭机正常运行,其特点是机加工量大,制造尺寸精度要求高。该机机架外形尺寸设计要求各加工面平面度误差不大于0.5mm,各加工面之间相对高度误差不大于lmm。普通机床不能满足加工要求,必须有特定铣床来完成加工,整台铣床由床身导轨、铣削动力头和垫块组成。床身导轨的长度大于所加工机架的长度,当两个加工面间的高差超过动力头的调节范围时,可用已在磨床上加工好的垫块来调节高度,整个铣床可以根据需要放置在不同的位置。在铣削前,先将机架放在平台上,划出机架的拦腰线,然后用水平仪、高度尺、米尺分别测出拦腰线的高度以及待加工面相对拦腰线的高度差,从而测出待加工面的加工余量,同时还综合考虑其余各加工面的加工余量。进行铣削时,动力头与铣刀盘的zhong心线垂直于待加工面,具体工艺可分为粗铣和精铣两道工序,粗铣后留1~2mm的加工余量,这样加工出来的机架无论是各加工面间的相对高度还是光洁度都有较好的保证。采用此办法加工所需要的时间比其它方法加工所需要的时间短,效果十分理想。2卷筒卷筒外形尺寸根据需要设定,简体壁厚根据外型尺寸而定,粗糙度Ra3.2,采用铸钢ZG270—500,分段铸造后焊接成一体。卷筒焊接成形后,对接焊缝应进行无损探伤检验,并进行高温退火热处理,消除应力,稳定组织,为保证筒体加工精度做好准备。加工时主要保证:①卷筒壁厚均匀,各处筒壁厚度差不超过8mm;②卷筒外圆与内轴孔同轴度不超过0.3mm;③卷筒与大齿轮连接的凸外缘与卷筒内孔的同轴度不超过0.3mm,垂直度不超过0.6mm。为了保证卷筒壁后均匀,在加工前应注意检测其壁厚值是否超差,若偏差较大,可采用借zhong心的方法予以调整。为了保证卷筒内外圆的的同轴度,应在卷筒外圆加工完毕后,以外圆为基准镗出卷筒内孔。为了保证开式齿轮的啮合间隙,应特别注意卷筒凸外缘与大齿轮止口的公称尺寸,二者之间的公差不宜过大,避免啮合间隙一侧过大而另一侧过小,同时注意卷筒凸外缘端面与卷筒外圆的垂直度。这样才能保证大齿轮的外径与卷筒轴同心,从而在装配中保证开式齿轮副啮合间隙的一致性。


电动启闭机经久耐用,启闭灵活,封闭性好,自动程度高,结构合理,性能可靠,品种齐全,可广泛用于水利水电工程,河道治理工程,各类给排水及城市污水治理工程。

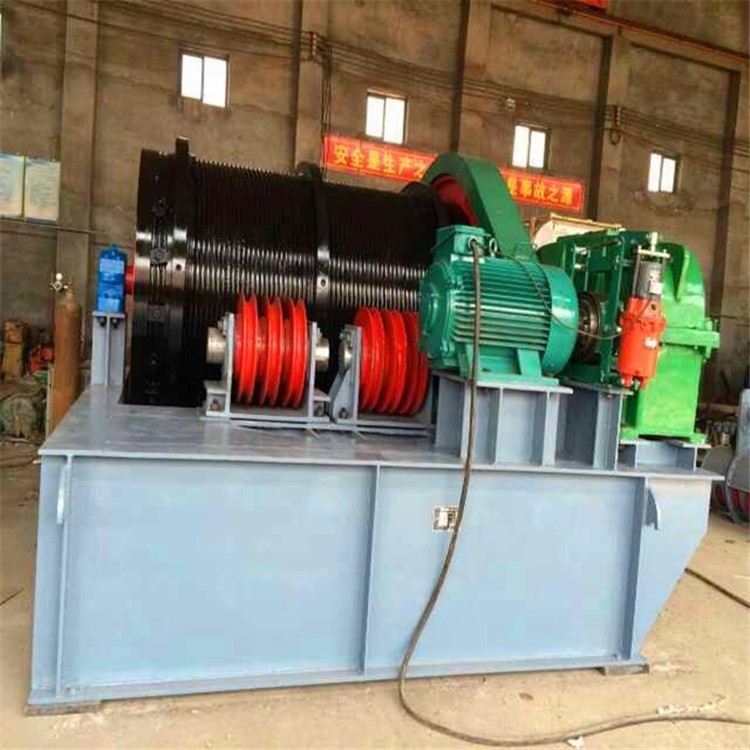

弧门卷扬式启闭机用钢索或钢索滑轮组作吊具与闸门相连接,通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械,也叫做钢丝绳固定式卷扬机。它构造较简单易于制造,维护检修方便,广泛应用于各种类型闸门的启闭。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行,可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备,安装在高出闸门槽顶部的闸墩上。

我厂拥有精良的生产设备,雄厚的技术力量,完善的检测手段,健全的质量保证体系,产品结构合理,性能可靠,品种齐全,各项技术指标均达到行业标准。主导产品:(1)LQ型螺杆启闭机系列手推带锁式:0.3T-3T侧摇带锁式:0.3T-5T手摇式:3T-20T手电两用式:3T-100T(单吊点,双吊点)(2)QPQ,QPK,QPG,QH型卷扬式启闭机系列,并有单吊点,双吊点和配有电驱动移动式,根据用户要求加手摇设置,产品吨位为:6T-125T可与平板,弧形闸门配套使用。(3)闸门系列:有钢结构闸门和铸铁闸门两种型号
